ATmega mikrokontroleri se široko koriste u ugrađenim sistemima jer kombinuju sposobnost obrade, memoriju i hardverske periferije na jednom čipu. Njihova jednostavna arhitektura, pouzdane performanse i snažan razvojni ekosistem čine ih idealnim za učenje i izgradnju elektronskih sistema. Ovaj članak objašnjava njihovu arhitekturu, interne module, proces programiranja i uobičajene aplikacije u modernom ugrađenom dizajnu.
Šta su ATmega mikrokontroleri?
ATmega mikrokontroleri su 8-bitni AVR mikrokontrolerski čipovi (poreklom iz Atmela, sada pod Microchip tehnologijom) dizajnirani za ugrađene sisteme. Oni koriste RISC skup instrukcija i Harvard arhitekturu, i kombinuju programsku memoriju (Flash), radnu memoriju (SRAM), trajnu memoriju (EEPROM), plus zajedničke periferije; kao što su tajmeri, digitalni I / O, ADC, i serijski interfejsi na jednom uređaju.
Karakteristike ATmega mikrokontrolera
| Odlika | Opis |
|---|---|
| 8-bitni AVR RISC arhitektura | Koristi dizajn Reduced Instruction Set Computing (RISC) koji omogućava da se većina instrukcija izvrši u jednom ciklusu sata, omogućavajući brzu i efikasnu obradu. |
| Harvard Arhitektura | Programska memorija i memorija podataka se čuvaju odvojeno, omogućavajući procesoru da dohvati instrukcije i pristup podacima u isto vreme, što poboljšava performanse. |
| Flash programska memorija na čipu | Nestabilna Flash memorija čuva programski kod i zadržava ga čak i kada je napajanje uklonjeno. U zavisnosti od modela, obično se kreće od 4 KB do 256 KB. |
| SRAM (Statički RAM) | Koristi se za privremeno skladištenje podataka tokom izvršavanja programa, uključujući varijable, bafere i operacije steka. |
| EEPROM | Električno izbrisiva programabilna memorija samo za čitanje koja se koristi za čuvanje nestabilnih podataka, kao što su podešavanja konfiguracije koja se moraju sačuvati nakon gubitka struje. |
| Ugrađeni tajmeri i PVM | Hardverski tajmeri i moduli za modulaciju širine impulsa koriste se za vremenske operacije, generisanje signala i kontrolu osvetljenosti motora ili LED-a. |
| 10-bitni ADC | Ugrađeni analogno-digitalni pretvarač omogućava mikrokontroleru da čita analogne signale sa senzora i pretvara ih u digitalne vrednosti za obradu. |
| Programabilni digitalni I/O pinovi | Višestruki ulazni / izlazni pinovi mogu se konfigurisati kao ulazi ili izlazi za povezivanje sa spoljnim uređajima kao što su LED diode, dugmad i senzori. |
| Komunikacioni interfejsi | Podržava zajedničke serijske komunikacione protokole, uključujući USART, SPI i I²C za povezivanje sa drugim mikrokontrolerima, senzorima i modulima. |
| Snažan razvojni ekosistem | Široko podržan od strane razvojnih alata, dokumentacije i platformi kao što je Arduino, što olakšava programiranje, izradu prototipova i otklanjanje grešaka. |

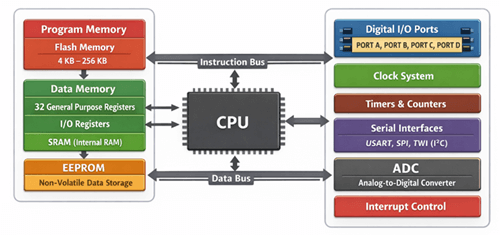

KSNUMKS. ATmega arhitektura i interni moduli
ATmega MCU-ovi koriste 8-bitni AVR CPU sa Harvard arhitekturom: Flash drži instrukcije, dok SRAM drži podatke o izvođenju. Jezgro ima 32 radna registra i jednostavan cevovod, toliko instrukcija završenih u jednom satu. Interno, tri tipa memorije podržavaju tipične potrebe firmvera: Flash za skladištenje programa (i opciono područje bootloadera), SRAM za varijable i stek i EEPROM za nestabilna podešavanja.
Periferije se povezuju sa CPU-om preko memorijskih mapiranih I / O registara. GPIO portovi se kontrolišu preko DDRk (pravac), PORTk (izlaz ili pull-up) i PINk (čitanje). Fleksibilan sistem sata (unutrašnji RC ili spoljni kristal) postavlja brzinu procesora i tajmer tajmer. Tajmeri / brojači (8-bitni i / ili 16-bitni, zavisni od modela) obezbeđuju kašnjenja, brojanje događaja i PVM generisanje. Mnogi delovi uključuju višekanalni 10-bitni ADC za senzorske ulaze. Serijski interfejsi obično uključuju USART, SPI i TVI (I²C-kompatibilan) za komunikaciju sa računarima, senzorima i drugim kontrolerima.
Kontroler prekida sa vektorskom tabelom omogućava perifernim uređajima i eksternim pinovima da pokrenu firmver vođen događajima.

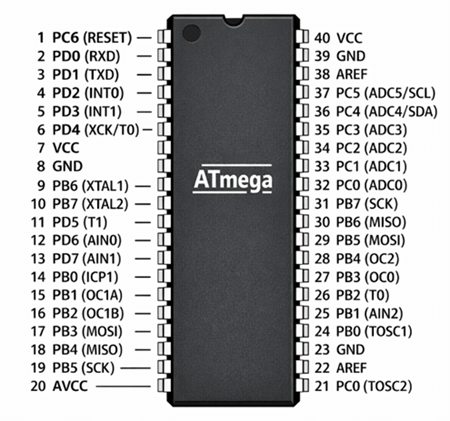

ATmega Pin Konfiguracija
| Pin Kategorija | Ime PIN / Port | Opis / Funkcija |
|---|---|---|
| Igle za napajanje | VCC | Glavni napon napajanja za mikrokontroler. |
| GND | Uzemljenje referenca za kolo. | |
| AVCC | Napajanje analognih kola i ADC-a. | |
| AREF | Referentni napon koji koristi analogno-digitalni konvertor (ADC). | |
| Digitalni ulaz / izlaz igle | Port A (PA0–PA7) | Digitalni I / O pinovi koji takođe mogu da funkcionišu kao analogni ulazi za ADC. |
| Port B (PB0–PB7) | Digitalni I / O pinovi obično koriste za SPI komunikaciju i tajmer funkcije. | |
| Port C (PC0–PC7) | Digitalne I / O igle opšte namene često se koriste za kontrolne signale. | |
| Port D (PD0–PD7) | Digitalni I / O pinovi koji se često koriste za USART komunikaciju i eksterne prekide. | |
| Igle za sat | XTAL1 | Ulazni pin za eksterni oscilator ili sat signala. |
| XTAL2 | Izlazni pin iz unutrašnjeg pojačala oscilatora. | |
| Poništi pin | RESETOVANJE | Aktivno-nisko resetovanje pin koji se koristi za ponovno pokretanje mikrokontrolera. |
| Komunikacione igle – USART | RXD | Prima serijske podatke sa spoljnih uređaja. |
| TXD | Prenosi serijske podatke na spoljne uređaje. | |
| Komunikacione igle – SPI | MOSI | Master Out Slave In – linija podataka od master do slave uređaja. |
| MISO | Master In Slave Out – linija podataka od slave do glavnog uređaja. | |
| SCK | Serijski sat signal koji se koristi za SPI komunikaciju. | |
| SS | Slave Izaberite pin koji se koristi za odabir SPI slave uređaj. | |
| Komunikacione igle – TWI (I²C) | SDA | Serijska linija podataka koja se koristi za dvožičnu komunikaciju. |
| SCL | Serijski sat linija koja se koristi za dvožičnu komunikaciju. |
Pinout varira u zavisnosti od modela; ova tabela koristi ATmega16/32 kao primer.

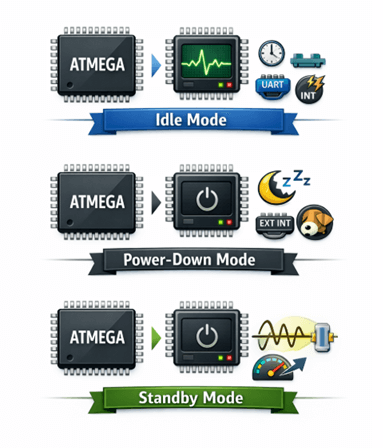

KSNUMKS. Režimi napajanja ATmega mikrokontrolera
ATmega mikrokontroleri podržavaju nekoliko režima uštede energije koji smanjuju potrošnju energije kada CPU ne mora da radi neprekidno. Ovi režimi su posebno korisni u ugrađenim sistemima na baterije kao što su prenosivi uređaji i IoT senzori.
Režim mirovanja
U stanju mirovanja, CPU prestaje izvršavati instrukcije dok periferni moduli kao što su tajmeri, serijski komunikacioni interfejsi i prekidi nastavljaju da rade. Ovo omogućava mikrokontroleru da se brzo probudi kada dođe do prekida.
Režim isključivanja
Režim isključivanja onemogućava procesor i većinu unutrašnjih periferija kako bi se postigla veoma niska potrošnja energije. Samo spoljni prekidi ili događaji čuvara tajmera mogu probuditi uređaj. Ovaj režim se obično koristi u dugotrajnim aplikacijama u stanju pripravnosti.
Režim pripravnosti
Režim pripravnosti je sličan režimu isključivanja, ali održava oscilator radi. Pošto izvor sata ostaje aktivan, mikrokontroler može brže nastaviti sa radom.
KSNUMKS. Prekinite rukovanje u ATmega mikrokontrolerima
Prekidi omogućavaju ATmega mikrokontroleru da odmah reaguje na važne događaje bez stalne provere u glavnoj programskoj petlji.
Kada dođe do prekida, mikrokontroler privremeno pauzira izvršavanje trenutnog programa i prelazi na posebnu rutinu koja se zove Interrupt Service Routine (ISR). Nakon završetka ISR-a, program se nastavlja odakle je prekinut.
Uobičajeni izvori prekida u ATmega uređajima uključuju:
• Spoljni prekid igle
• Tajmer prelivanje ili upoređivanje događaja
• Serijski komunikacijski događaji (USART, SPI, TWI)
• ADC konverzija završetak
• Događaji tajmera čuvara
Korišćenje prekida poboljšava efikasnost sistema, jer procesor ne mora stalno da anketira hardverske uređaje. Umesto toga, procesor obavlja druge zadatke i reaguje samo kada se generiše signal prekida.
Programiranje ATmega mikrokontrolera
ATmega mikrokontroleri se obično programiraju u ugrađenom C koristeći avr-gcc (AVR-GCC) i avr-libc. AVR Assembli je i dalje koristan za nekoliko slučajeva, kao što su rutine precizne ciklusa, ultra-mali kod ili direktna kontrola specifičnih instrukcija, ali većina projekata koristi C za brži razvoj i lakše održavanje.
Firmvare kontroliše hardver preko memorijskih mapiranih I / O registara. Svaka periferija (GPIO, tajmeri, ADC, USART, SPI, TVI) ima kontrolne registre koje pišete ili čitate u kodu. Za GPIO, uobičajeni obrazac je:
• DDRx postavlja smer pina (0 = ulaz, 1 = izlaz)
• PORTx piše izlazni nivo (ili omogućava povlačenje kada je konfigurisan kao ulaz)
• PINx čita trenutno stanje pina

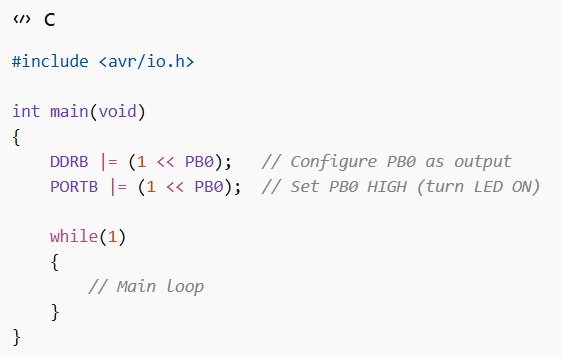

Primer: podesite PB0 kao izlaz i uključite LED
U praksi, kompajlirati projekat u .hek datoteku i programirati čip koristeći ISP (SPI-based) sa alatima kao što su USBasp / AVRISP / Atmel-ICE, ili preko bootloader na nekim pločama. Opcije uređaja kao što su izvor sata i podešavanja pokretanja kontrolišu bitovi osigurača, tako da moraju odgovarati vašem hardverskom satu i potrebama za pokretanjem.

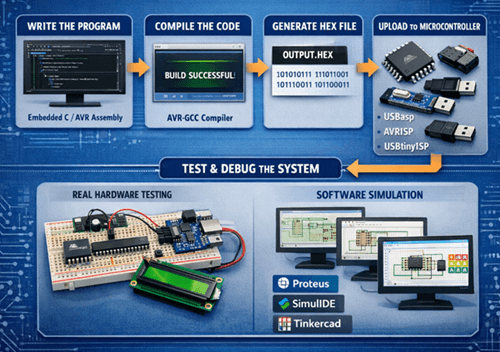

KSNUMKS. ATmega razvojni radni tokovi i alati za programiranje
Toolchain (izlaz za izgradnju)
• Napišite kod u ugrađenom C (ili AVR sklopu kada je to potrebno) koristeći IDE/editor kao što je Microchip Studio ili VS Code.
• Izgradite sa AVR-GCC (kompajlirajte + link) da biste proizveli ELF datoteku, a zatim generišite .hex sliku za Flash programiranje.
• Održavajte konzistentna podešavanja projekta (uređaj, sat, optimizacija, biblioteke) tako da se verzije mogu ponoviti.
Metode programiranja (kako firmvare ulazi u čip)
• ISP (SPI-based) je najčešći metod za gole ATmega čipove. Tipični programeri uključuju USBasp, AVRISP i Atmel-ICE.
• Bootloader se može koristiti na nekim pločama, omogućavajući otpremanje firmvera preko UART/USB-a bez eksternog ISP alata.
• Koristite alate kao što su avrdude (ili IDE-integrisani programeri) da napišete HEX datoteku i pokrenete korak verifikacije nakon programiranja.
• Opcije uređaja kao što su izvor sata i podešavanja pokretanja kontrolišu bitovi osigurača, tako da podešavanja osigurača moraju odgovarati stvarnom hardveru.
Otklanjanje grešaka i testiranje
• Za funkcionalno testiranje, počnite sa UART logovima, GPIO "heartbeat" pinovima i jednostavnim testnim firmverom.
• Hardversko otklanjanje grešaka zavisi od specifičnog ATmega modela i podrške za ploču (na primer, debugWIRE ili JTAG na podržanim delovima). Alati kao što je Atmel-ICE mogu se koristiti kada meta podržava otklanjanje grešaka na čipu.
• Alati za simulaciju (Proteus, SimulIDE, Tinkercad) mogu pomoći u ranoj validaciji, ali periferno ponašanje i tajming možda neće u potpunosti odgovarati stvarnom hardveru, tako da završne provere treba obaviti na fizičkoj ploči.

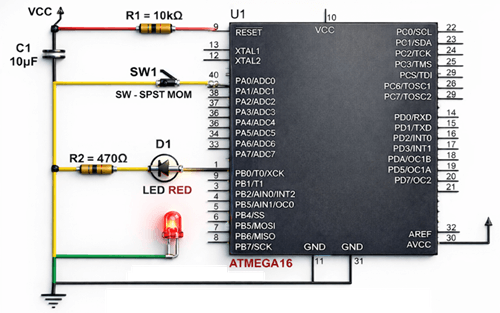

Jednostavna LED projekat koristeći ATmega16
Jednostavan početnički projekat koji koristi ATmega16 pokazuje kako mikrokontroler čita ulaz sa dugmetom i kontroliše LED izlaz.
Cilj projekta
Uključite LED kada se pritisne taster i isključite ga kada se dugme otpusti.
Primeri veza
• Pritisnite dugme → PA0
• LED → PB0 preko otpornika za ograničavanje struje

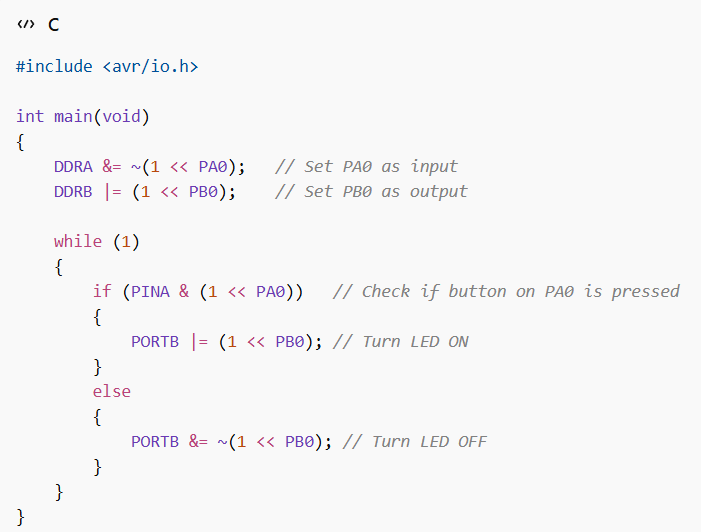

Primer koda
Kako projekat funkcioniše
Program prvo konfiguriše PA0 kao ulazni pin i PB0 kao izlazni pin. Unutar beskonačne petlje, mikrokontroler kontinuirano čita logičko stanje dugmeta povezanog sa PA0.
Kada se pritisne dugme, PA0 postaje HIGH. Program detektuje ovaj ulaz i postavlja PB0 HIGH, koji uključuje LED. Kada se dugme otpusti, PA0 postaje NISKO, tako da program briše PB0 i LED se isključuje.
KSNUMKS. Uobičajeni modeli ATmega mikrokontrolera

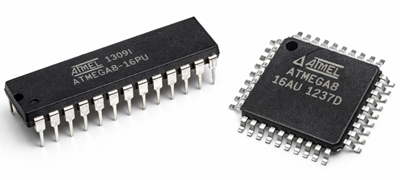

• ATmega8 – Uključuje 8 KB Flash memorije i pogodan je za jednostavne ugrađene kontrolne aplikacije, osnovno sučelje senzora i male projekte učenja gde su važni niski troškovi i jednostavnost.

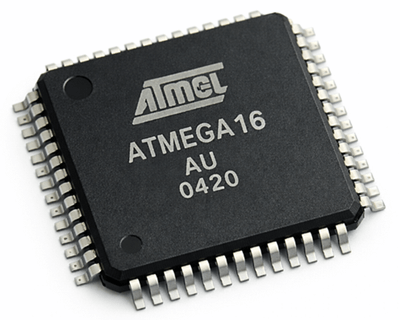

• ATmega16 – Obezbeđuje 16 KB Flash memorije zajedno sa više digitalnih I/O opcija i ugrađenih periferija, što ga čini uobičajenim izborom za umerene ugrađene projekte kao što su kontrola ekrana, sučelje motora i mali sistemi automatizacije.

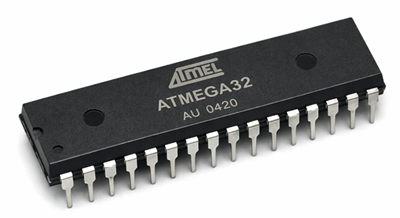

• ATmega32 – Nudi 32 KB Flash memorije sa dodatnim periferijama i većim programskim prostorom, što ga čini široko korišćenim u robotici, kontrolnim kolima i sistemima automatizacije koji zahtevaju veću fleksibilnost i funkcionalnost.

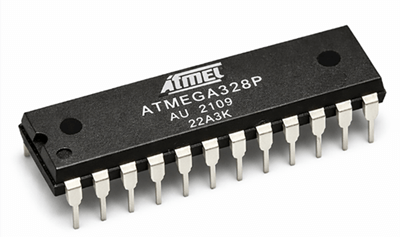

• ATmega328P – Sadrži 32 KB Flash memorije, nekoliko analognih ulaznih kanala i više komunikacionih interfejsa. Najpoznatiji je kao primarni mikrokontroler koji se koristi na Arduino Uno, što ga čini posebno popularnim za obrazovanje, izradu prototipova i hobi elektroniku.

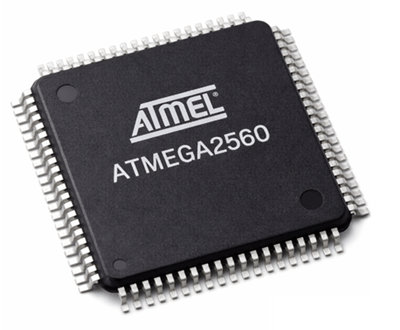

• ATmega2560 – Dolazi sa 256 KB Flash memorije i velikim brojem I/O pinova, što mu omogućava da rukuje složenijim ugrađenim sistemima. Koristi se u Arduino Mega i pogodan je za projekte koji zahtevaju mnogo senzora, modula i veće skladištenje programa.

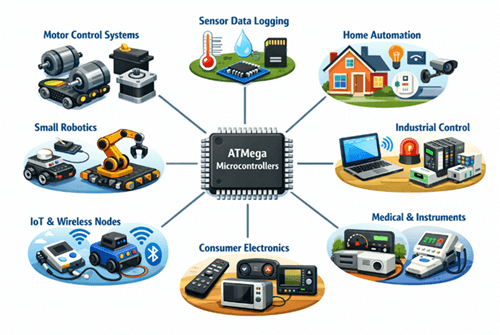

Primena ATmega mikrokontrolera
• Sistemi za kontrolu motora – kontrolisanje jednosmernih motora, servo motora i koračnih motora koji koriste PWM signale za kontrolu brzine i položaja (npr. Mali transportni pogoni, kontroleri ventilatora, kontroleri pumpi).
• Evidentiranje podataka senzora – čitanje senzora kao što su senzori temperature, vlažnosti, svetlosti, gasa ili pritiska i čuvanje merenja na EEPROM, SD kartice modula ili slanje podataka na računar putem serijske komunikacije.
• Kontroleri kućne automatizacije – prebacivanje svetla, releja i uređaja; nadgledanje senzora vrata ili detektora pokreta; i kontrolisanje temperature ili alarma koristeći jednostavnu logiku kontrole.
• Male robotske platforme – rukovanje robotima koji prate liniju, robotima za izbegavanje prepreka i jednostavnim robotskim rukama obradom senzorskih ulaza i kontrolom motora i aktuatora.
• Industrijski nadzor i kontrola – osnovni nadzor procesa, alarmni sistemi i automatizovana kontrola malih mašina gde su potrebne umerene brzine i pouzdan I/O.
• IoT i bežični senzorski čvorovi – senzorski uređaji male snage upareni sa bežičnim modulima (kao što su RF, Bluetooth ili Wi-Fi moduli) za periodično praćenje i izveštavanje.
• Potrošačka i automobilska elektronika – jednostavna ugrađena kontrola unutar uređaja kao što su daljinski upravljači, mali uređaji, kontrolne table ili indikatorski sistemi.
• Medicinski i merni instrumenti – osnovni zadaci praćenja i kontrole signala u prenosnim uređajima gde su važna mala snaga i stabilne performanse.
KSNUMKS. ATmega vs drugi mikrokontroleri
| Odlika | ATmega (AVR) | PIC mikrokontroleri | Mikrokontroleri zasnovani na ARM-u |
|---|---|---|---|
| Arhitektura | AVR RISC | PIC RISC | ARM Cortex-M |
| Procesorska snaga | Umereno | Umereno | Veoma visok |
| Kapacitet memorije | Mali–srednji | Mali–srednji | Veliki |
| Jednostavnost programiranja | Vrlo lako | Umereno | Složenije |
| Aplikacije | Arduino, obrazovanje, ugrađena kontrola | Industrijska kontrola | IoT, napredni sistemi |
| Ekosistem | Jaka podrška za Arduino | MPLAB ekosistem | Veliki profesionalni ekosistem |
Zaključak
ATmega mikrokontroleri ostaju važna platforma za ugrađeni razvoj zbog svojih uravnoteženih performansi, niske potrošnje energije i lakoće programiranja. Sa integrisanim periferijama, fleksibilnim I / O mogućnostima i snažnom podrškom za alate, omogućavaju efikasan dizajn sistema za mnoge aplikacije. Razumevanje njihove arhitekture i razvojnog toka rada pomaže vam da kreirate pouzdana ugrađena rešenja i praktične elektronske projekte.
Često postavljana pitanja [FAK]
Da li ATmega mikrokontroleri podržavaju razvoj Arduina?
Da. Mnogi ATmega mikrokontroleri su u potpunosti kompatibilni sa Arduino ekosistemom. Na primer, ATmega328P je glavni procesor koji se koristi u Arduino Uno ploči. Ove čipove možete programirati pomoću Arduino IDE-a, koji pojednostavljuje kodiranje, učitavanje firmvera i integraciju senzora ili modula.
Koji programski jezici se mogu koristiti za ATmega mikrokontrolere?
ATmega mikrokontroleri se obično programiraju korišćenjem Embedded C i AVR Assembli jezika. Ugrađeni C je široko poželjan jer poboljšava čitljivost, pojednostavljuje kontrolu hardvera i ubrzava razvoj, dok jezik Assembleri pruža kontrolu niskog nivoa za aplikacije kritične za performanse.
Koji je tipičan radni napon ATmega mikrokontrolera?
Većina ATmega mikrokontrolera radi između 1.8V i 5.5V, u zavisnosti od specifičnog modela uređaja i frekvencije takta. Mnoge zajedničke ploče, kao što su sistemi zasnovani na Arduinu, rade na 5V, dok aplikacije male snage mogu koristiti 3.3V rad kako bi se smanjila potrošnja energije.
Kako se ATmega mikrokontroleri mogu programirati ili bljesnuti?
ATmega mikrokontroleri se obično programiraju pomoću programiranja u sistemu (ISP). Hardverski programer; kao što su USBasp, AVRISP ili USBtiniISP povezuje se sa SPI pinovima čipa i otpremljuje kompajlirani HEKS fajl direktno u Flash memoriju bez uklanjanja mikrokontrolera iz kola.
Da li su ATmega mikrokontroleri pogodni za početnike u ugrađenim sistemima?
Da. ATmega mikrokontroleri se široko preporučuju za početnike jer imaju jednostavnu arhitekturu, jasnu dokumentaciju i snažnu podršku zajednice. U kombinaciji sa alatima kao što su Arduino i Microchip Studio, oni vam omogućavaju da brzo izgradite projekte uz razumevanje osnova ugrađenog programiranja.
